Макс. ширина створки: 3 м с электрозамком
Интенсивность: 55 циклов/час (60%)
Время открытия: (*) 19 сек
Комплект для распашных ворот FAAC 422 включает в себя привод, который обеспечивает открывание/закрывание створок ворот для проезда транспортного средства или прохода человека, а также изоляции территории.

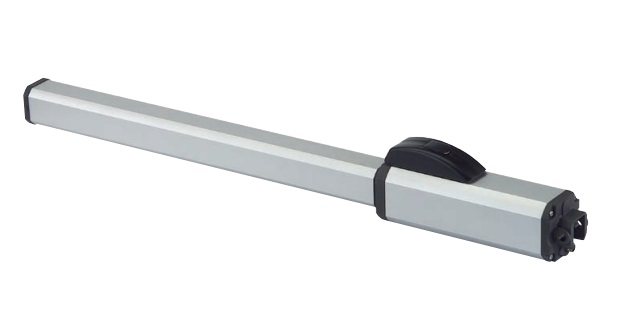

Автоматика FAAC 422 CBAC - это гидравлический линейный привод, 230В. Предназначен привод для тяжелых распашных ворот. Привод FAAC 422 CBAC оснащен гидрозамками открытого и закрытого положений. Ход штока 240 мм. Скорость движения поршня 13 мм/сек.
Привод FAAC 422 адаптирован для эксплуатации в зимних условиях.
Привод FAAC 422 рассчитан на ворота с максимальной шириной створки до 3 м (рекомендуемая ширина 1,8 м) и весом до 1200 кг. Соотношение ширины и массы створки распашных ворот можно посмотреть в инструкции по монтажу и эксплуатации.
Особенности привода FAAC 422
Привод распашных ворот FAAC 422 CBAC предназначен для тяжелых и промышленных ворот, а также распашных ворот интенсивного использования.
Гидравлический замок привода FAAC 422 CBAC блокирует створки распашных ворот в открытом и закрытом положениях, исключая попытки несанкционированного проникновения.
Привод оснащен устройством разблокировки, закрывающимся на ключ.
| Максимальный вес створки | 1200 кг |
| Максимальная ширина створки | 3 м |
| Размеры привода | 987 мм x 120 мм x 85 мм |
| Вес привода в упаковке | 18 кг |
| Питание привода | ~230 В, 50 (60) Гц |
| Тип привода | Гидравлический |
| Скорость вращения двигателя | 1400 об/мин |
| Максимальное усилие | 5000 Н |
| Интенсивность использования привода | 50% |
| Потребляемая мощность привода | 2 x 220 Вт |
| Класс защиты привода | IP 55 |
| Рабочая температура привода | - 40°C — + 55 °C |
| Питание двигателя | ~220 В |
| Термозащита | 120°C |
| Конденсатор | 8 мкФ |
| Потребляемый приводом ток | 2 x 1 А |
| Тип масла | FAAC HP OIL |
| Тип механизма привода | Линейный |
| Циклов в час | 55 |
| Максимальный угол открывания | 110° |
| Скорость перемещения штока | 1,3 см/с |
| Рабочий ход | 240 мм |
| Производительность насоса | 1 л/мин |
Комплектация привода для распашных ворот FAAC 422 CBAC:
- гидравлический привод с гидравлическим замком для фиксации створки в открытом и закрытом положении.
- монтажные принадлежности
- ключ для разблокировки привода
- пусковой конденсатор 8 мкФ 400 В.
- Управление автоматикой осуществляется платой управления FAAC E045. Подробнее с ней можно ознакомиться в соответствующей вкладке.
- Плата управления E045 может управлять одним или двумя приводами.
